颁布功夫：：2026-01-29
在追求极致显示成效的路线上，Micro LED技术一向被寄托厚【望。。它险些集成了LCD与OLED所有的利益：：超高亮度、、、超大视角、、、无限对比度、、、长命命以及极低的功耗。。然而，从尝试室的梦想模型到真正进入公共视野的贸易产品，Micro LED在超微尺寸下仍需突破衬底约束、、、巨量转移与成本瓶颈。。

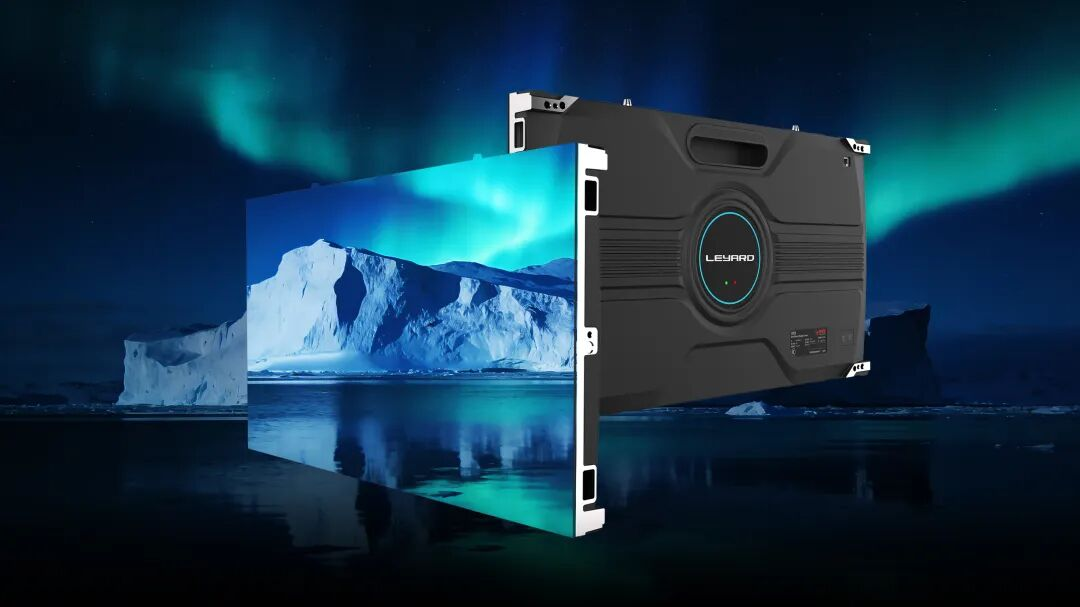

2025年，伟德国际官网首发Hi-Micro LED 产品，率先实现Micro LED无衬底技术的突破，更是突破了其从尝试室走向量产的主题镣铐，为行业提供了从“能做”到“好用、、、能用得起”的齐全样本。。
01 为什么必须是无衬底Hi-Micro LED技术？
传统的LED芯片通常成长在蓝宝石或GaAs衬底上，衬底为LED外延的成长提供了不变优良的支持。。但在迈向Micro LED阶段，衬底的存在成为了故障。。
在将Micro LED制备成分立器件的过程中，衬底的切割难度大大提升，尤其是将芯片尺寸缩小至50μm以下时，切割良率大幅降低，传统LED的切割工艺险些不再合用。。因而，亟需去除LED衬底，解除衬底对于LED芯片尺寸微缩的限度，实现更高像素密度的分列。。

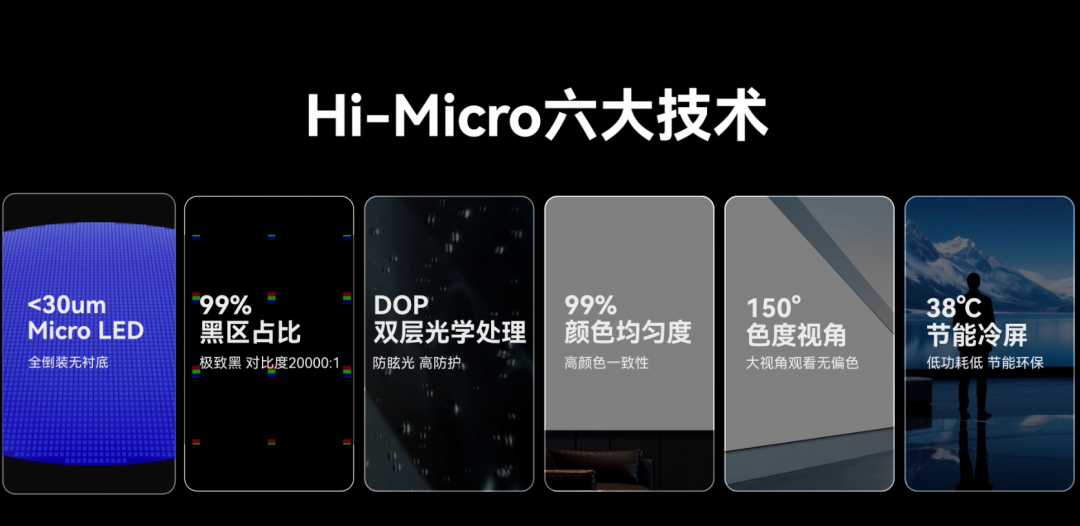

伟德国际官网Hi-Micro LED（高阶MIP）技术的主题，在于“剥离”与“重构”。。

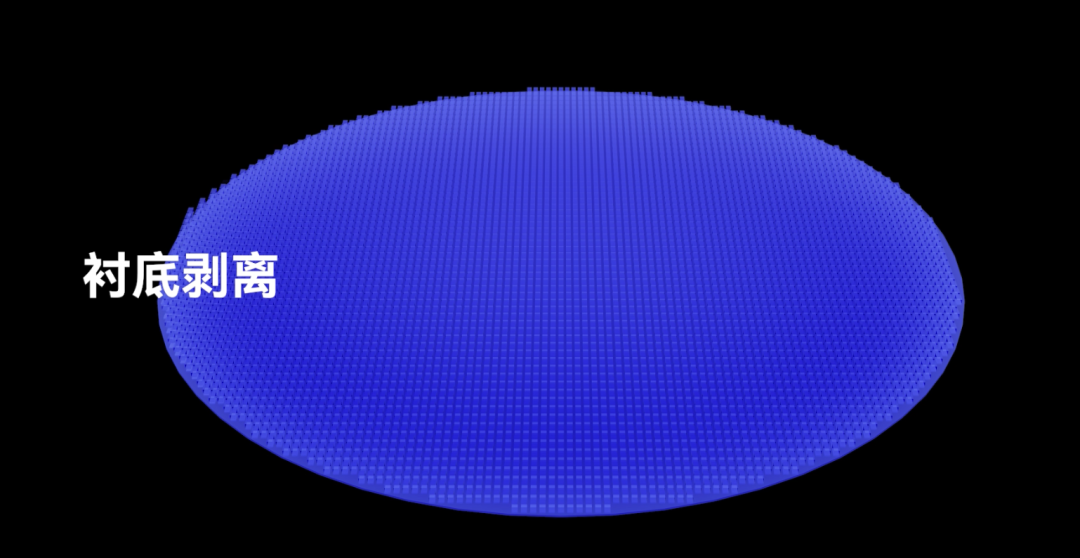

通过激光剥离（LLO）等尖端工艺，故障光路和提高切割难度的蓝宝石衬底被去除，形成了无衬底薄膜结构（Thin-film）芯片。。这种结构下，LED芯片厚度薄至10μm量级，发光层直接贴合封装界面。。这不仅削减了蓝宝石对于出光角度一致性的影响，更让芯片具备了近乎极致的散热机能。。
02逾越贸易化的“三大关卡”
无衬底技术固然惊艳，但要实现贸易化，伟德国际官网必须攻克行业公认的三大难题：：巨量转移、、、良率节制与成本优化。。
巨量转移技术的逾越
在Hi-Micro LED的研发初期，若何在每秒钟内精准地将数万颗只有发丝直径几分之一的、、、无衬底的薄膜芯片转移到驱动电路板上？伟德国际官网烧毁了低效的机械抓取，转向了激光驱动巨量转移技术。。
Hi-Micro LED技术通过非接触式激光瞬时加热，使无衬底芯片从一时基板上精准“弹射”到指标地位。。这种方式不仅回避了物理接触带来的损感冒险，更实现了数百万级像素的高效集成。。
在封装状态上一连MIP（Micro LED in Package）思路，便于分bin、、、混光与大规模贴片，适配0.4 1.8mm间距的大屏商用场景。。
“99.99%”之后的追赶
无衬底芯片因其极薄，极其脆弱。。伟德国际官网在Hi-Micro LED出产流程中引入了全自动光学检测（AOI）与全自动在线检测技术，极大地提高了检测效能；；；同时，搭配全自动人为智能（AI）修复技术，实现了从芯片端到模组端的全链路品质受控，将Micro LED的综合良率推向了商用化的临界点。。
成本的“摩尔定律”

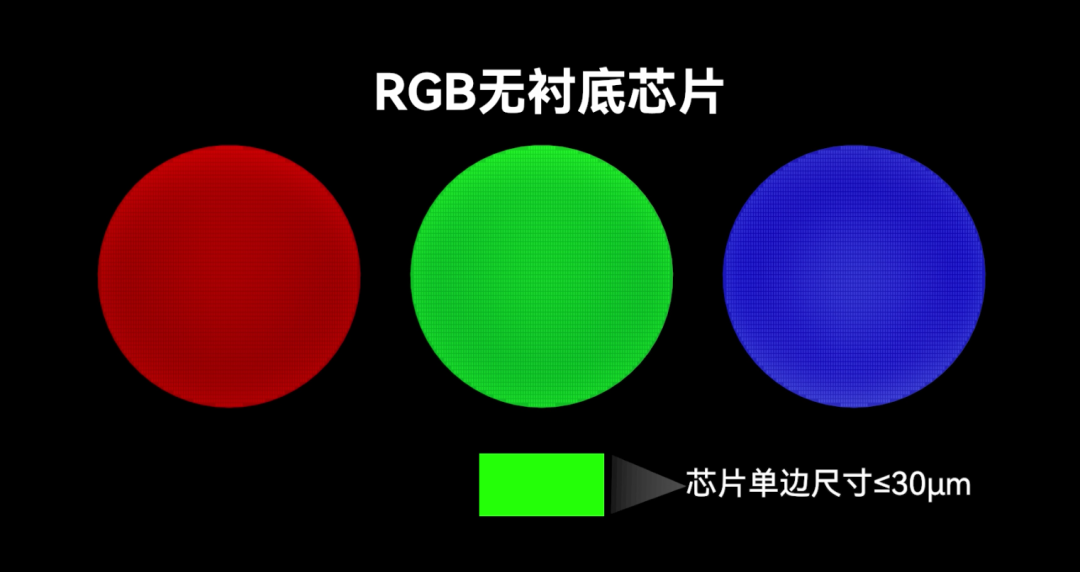

贸易化的性质是让先进技术变得“可负�！�。。Hi-Micro LED技术的优势在于：：去除衬底后，芯片能够通过高密度的圆片级加工。。伟德国际官网通过缩小芯片尺寸（目前已向20μm甚至更小逾越），在同尺寸晶圆上产出更多芯片，结合规�；；；庾肮ひ�，显著降低了单元像素的成本。。
03从降本到贸易化：：若何把“Hi-Micro LED”做成“生意”
伟德国际官网Hi-Micro LED（高阶MIP）技术的贸易化之路，走的是一条“由点及面”的蹊径。。目前，在利用层面，Hi Micro LED已覆盖：：
高端商显与指挥调度：：P0.4 P1.8系列满足会议室、、、节制室等超高清与高靠得住需要；；；
电影放映：：P0.9 Micro LED电影屏通过DCI认证，推动LED电影屏从“概念”走向尺度产品；；；
家庭与巨幕一体机：：推动Micro LED向家庭影院、、、家用超大屏渗入；；；
新兴场景：：AR眼镜、、、通明屏与车载窗玻璃显示等前瞻索求，其中通明Micro LED与车窗结合尚处尝试室阶段，为将来车载埋下伏笔。。
此外，伟德国际官网与中国科学院空间中心结合研发的光通讯（LiFi）技术获得关键突破，开启场景化利用新篇章，提升在重要场所、、、高速移动平台、、、低空经济、、、工业4.0、、、智能家居等各类利用场景下的通讯保险服务能力。。
对于伟德国际官网而言，Hi-Micro LED 不仅仅是一项显示技术，它更是对显示产业供给链的一次重塑。。当衬底隐没，显示的性质——“光”便得到了前所未有的自由。。伟德国际官网正站在这场自由革命的狂风眼，通过Hi-Micro LED，将人类带入一个视界无界、、、设想无垠的新时期。。
